掛金（かけがね）

戸・障子や箱などに取り付け、もう一方の金具に掛けて開かないようにする金具のこと。
掛け金とも書く。

業者さんからもひとこと

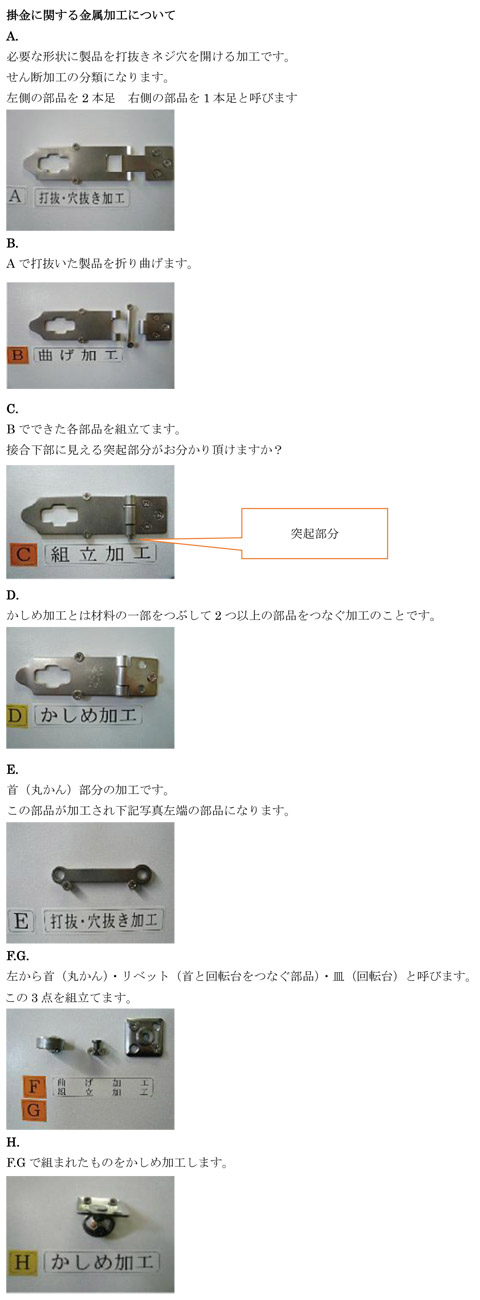

掛金に関する属加工ついて
A.必要な形状に製品を打抜きネジ穴開ける加工です。
必要な形状に製品を打抜きネジ穴開ける加工です。
せん断加工の分類になります。
左側の部品を 2本足右側の部品を 1本足と呼びます。
B.Aで打抜いた製品を折り曲げます。
C.Bできた各部品を組立てます。
接合下部に見える突起分がおかり頂けますか？
D.かしめ加工とは材料の一部をつぶて2つ以上の部品をなぐ加工ことです。
E.首（丸かん）部分の加工です。
この部分が加工され下記写真左端の部品になります。
F.G.左から首（丸かん）・リベット（首と回転台をつなぐ部品）・皿（回転台）と呼びます。この３点を組み立てます。
H.F.G.で組まれたものをかしめ加工します。

【情報提供：ストロング金属（株）／大阪府】
